Wat zijn de belangrijkste industriële en onderzoekstoepassingen van 1-ethyl-3-methylimidazolium-bis(fluorsulfonyl)imide?

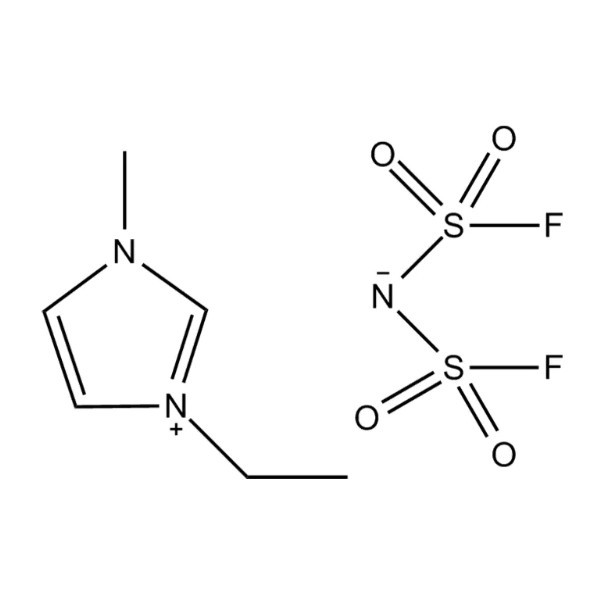

1-Ethyl-3-methylimidazoliumbis(fluorsulfonyl)imide – gewoonlijk afgekort als [EMIM][FSI] – is een ionische vloeistof die de afgelopen twintig jaar intensieve wetenschappelijke en industriële aandacht heeft getrokken. Ionische vloeistoffen zijn zouten die in vloeibare vorm voorkomen bij of nabij kamertemperatuur, en [EMIM][FSI] valt binnen deze brede familie op vanwege een uitzonderlijke combinatie van eigenschappen: zeer lage viscositeit, breed elektrochemisch stabiliteitsvenster, hoge ionische geleidbaarheid, verwaarloosbare dampdruk en goede thermische stabiliteit. Deze eigenschappen maken het tot een van de meest veelzijdige en praktisch bruikbare ionische vloeistoffen die er zijn, met actieve toepassingen op het gebied van energieopslag, elektrochemische synthese, smeerwetenschap en geavanceerd materiaalonderzoek.

Belangrijkste fysische en chemische eigenschappen die het gebruik ervan mogelijk maken

Om te begrijpen waarom [EMIM][FSI] zo wijdverbreid wordt toegepast, is een duidelijk beeld nodig van wat het fysiek en chemisch onderscheidend maakt. Het bis(fluorsulfonyl)imide-anion – ook wel geschreven als FSI⁻ – is een zwak coördinerend, sterk gedelokaliseerd anion dat slechts losjes interageert met het imidazoliumkation. Deze zwakke ionenparing is de hoofdoorzaak van de opmerkelijk lage viscositeit van de verbinding in vergelijking met veel andere ionische vloeistoffen. Bij 25°C heeft [EMIM][FSI] een dynamische viscositeit van ongeveer 18–22 mPa·s , wat laag genoeg is om een redelijke ionenmobiliteit mogelijk te maken zonder dat hiervoor verhoogde temperaturen nodig zijn.

De ionische geleidbaarheid bij kamertemperatuur ligt in het bereik van 14–18 mS/cm , een van de hoogst geregistreerde voor alle zuivere ionische vloeistoffen. Dit is een direct gevolg van de lage viscositeit en de hoge ladingsdichtheid van het FSI⁻-anion. Het elektrochemische venster – het spanningsbereik waarover de verbinding niet oxideert of reduceert – beslaat ongeveer 4,5 tot 5,5 V, afhankelijk van het elektrodemateriaal en de meetomstandigheden. Dit brede raamwerk maakt [EMIM][FSI] zo aantrekkelijk als elektrolytmedium voor elektrochemische hoogspanningstoepassingen. Het smeltpunt ligt ruim onder 0 °C (gerapporteerde waarden variëren van −18 °C tot −22 °C), wat betekent dat het vloeibaar blijft binnen de meeste operationele temperatuurbereiken die relevant zijn voor apparaten in de echte wereld.

Elektrolyt in lithium-ionbatterijen en batterijen van de volgende generatie

De commercieel meest belangrijke toepassing van [EMIM][FSI] is als elektrolytcomponent in oplaadbare batterijsystemen. Conventionele lithium-ionbatterijen maken gebruik van organische carbonaatelektrolyten – ethyleencarbonaat, dimethylcarbonaat en verwante verbindingen – die ontvlambaar zijn en vatbaar zijn voor ontbinding bij hoge temperaturen of na celmisbruik. Ionische vloeistoffen bieden een niet-ontvlambaar, thermisch stabiel alternatief, en [EMIM][FSI] is een van de meest geschikte kandidaten omdat de lage viscositeit ervan ervoor zorgt dat lithiumionen snel genoeg door de elektrolyt kunnen migreren voor praktische laad- en ontlaadcycli.

Bij onderzoek naar lithiumbatterijen wordt [EMIM][FSI] doorgaans gebruikt als gastoplosmiddel waarin een lithiumzout - meestal lithiumbis(fluorsulfonyl)imide (LiFSI) - wordt opgelost in concentraties tussen 0,5 M en 3,2 M. Bij hoge lithiumzoutconcentraties vormt de elektrolyt een "lokaal geconcentreerde" ionische vloeibare elektrolyt met verbeterde compatibiliteit met grafietanodes, die anders zouden worden geëxfolieerd door het imidazoliumkation. Studies hebben een stabiele cycli van grafiet/LiFePO₄ en grafiet/NMC volledige cellen aangetoond met behulp van [EMIM][FSI]-gebaseerde elektrolyten bij temperaturen van −20°C tot 60°C, waarbij ze beter presteren dan carbonaatelektrolyten aan beide uitersten van dit bereik.

Natrium-ion- en kalium-ion-batterijtoepassingen

Naast lithium wordt [EMIM][FSI] actief onderzocht als elektrolytmedium voor natrium-ion- en kalium-ion-batterijen – twee post-lithium-chemieën worden ontwikkeld als goedkopere alternatieven voor stationaire energieopslag. Natrium- en kaliumzouten van het FSI⁻-anion lossen gemakkelijk op in [EMIM][FSI], en de resulterende elektrolyten ondersteunen het omkeerbare plateren en strippen van deze metalen onder omstandigheden die moeilijk te bereiken zijn in standaard op carbonaat of ether gebaseerde oplosmiddelen. De niet-ontvlambare aard van de ionische vloeibare elektrolyt is bijzonder aantrekkelijk voor stationaire opslag van groot formaat, waarbij brandveiligheid een primaire ontwerpbeperking is.

Supercondensator en elektrochemische condensator-elektrolyten

Elektrochemische dubbellaagse condensatoren (EDLC's), gewoonlijk supercondensatoren of ultracondensatoren genoemd, slaan energie op door ionen te adsorberen aan het oppervlak van koolstofelektroden met een groot oppervlak. De maximale energiedichtheid die haalbaar is in een EDLC schaalt met het kwadraat van de bedrijfsspanning, wat betekent dat het uitbreiden van het spanningsvenster direct de opgeslagen energie per massa-eenheid vermenigvuldigt. Waterige elektrolyten beperken de EDLC-werking tot ongeveer 1 V, terwijl organische elektrolyten deze uitbreiden tot ongeveer 2,7 V. [EMIM][FSI], met een elektrochemisch venster van meer dan 4 V in koolstofelektrodecellen, zorgt ervoor dat EDLC-apparaten kunnen werken op 3,5 V of hoger , waardoor de haalbare energiedichtheid bijna wordt verdubbeld in vergelijking met op acetonitril gebaseerde organische elektrolyten.

De lage viscositeit van [EMIM][FSI] is in deze context van cruciaal belang omdat het ionen in staat stelt efficiënt de nauwe poriën van actieve kool en van carbide afgeleide koolstofelektrodematerialen te penetreren, zelfs bij temperaturen onder de omgevingstemperatuur. Onderzoeksgroepen hebben op [EMIM][FSI] gebaseerde EDLC-cellen gedemonstreerd met specifieke energiewaarden van meer dan 40 Wh/kg op apparaatniveau – een maatstaf die het lagere prestatiebereik van loodzuurbatterijen benadert, terwijl de vermogensdichtheid en levensduurvoordelen die kenmerkend zijn voor condensatoropslag behouden blijven.

Elektrodepositie van metalen en halfgeleiders

Elektrodepositie - het proces waarbij metaalionen uit de oplossing op een elektrodeoppervlak worden gereduceerd om een dunne film of coating te vormen - wordt ernstig beperkt in waterige elektrolyten omdat water elektrolyseert onder 1,23 V. Veel metalen van industrieel belang, waaronder aluminium, titanium, silicium, germanium en vuurvaste metalen zoals tantaal en niobium, kunnen helemaal niet vanuit water worden geëlektrolyseerd omdat hun reductiepotentieel onder de waterstofontwikkelingslimiet ligt. [EMIM][FSI] lost geschikte precursorzouten op voor verschillende van deze elementen en biedt het elektrochemische venster dat nodig is om deze te verminderen zonder concurrerende ontledingsreacties van elektrolyten.

Elektrodepositie van aluminium uit [EMIM][FSI]-gebaseerde elektrolyten die aluminiumchloride (AlCl₃) bevatten, is aangetoond bij kamertemperatuur met een goede stroomefficiëntie en regelbare filmmorfologie. De afgezette aluminiumcoatings zijn veelbelovend voor corrosiebeschermingstoepassingen waarbij conventionele waterige chromaat- of nikkelbekleding om milieuredenen geleidelijk wordt afgeschaft. Dunne films van silicium en germanium, afgezet uit [EMIM][FSI]-gebaseerde elektrolyten, zijn onderzocht als anodematerialen voor batterijtoepassingen, waarbij de elektrodepositieroute een alternatief biedt voor vacuümafzettingsmethoden bij hoge temperaturen.

Synthese van halfgeleiders en nanostructuren

De unieke oplossingsomgeving van [EMIM][FSI] maakt ook de synthese mogelijk van halfgeleider-nanostructuren – kwantumdots, nanodraden en dunne films – met gecontroleerde morfologie en samenstelling. De ionische vloeistof fungeert tegelijkertijd als oplosmiddel, structuursturend middel en elektrochemisch medium, waarbij de kiemvorming en groei van afgezette materialen door de georganiseerde grensvlakstructuur op elektrodeoppervlakken worden geleid. Samengestelde halfgeleiders zoals CdTe en Cu₂ZnSnS₄ (CZTS), relevant voor de productie van zonnecellen, zijn afgezet uit op [EMIM][FSI] gebaseerde elektrolyten waarvan de samenstelling niet gemakkelijk te controleren is in waterige systemen.

Gebruik als oplosmiddel en reactiemedium bij chemische synthese

Ionische vloeistoffen zijn gepromoot als "groene" alternatieven voor vluchtige organische oplosmiddelen bij de chemische synthese, omdat hun verwaarloosbare dampdruk de emissie van oplosmiddelen tijdens reacties elimineert. [EMIM][FSI] neemt deel aan deze toepassingsruimte, met name voor reacties die profiteren van de specifieke solvatatie-eigenschappen of waar de elektrochemische stabiliteit het mogelijk maakt om te worden gebruikt als een gecombineerd oplosmiddel en elektrolyt voor elektrosynthese.

Organische elektrosynthese – waarbij elektriciteit wordt gebruikt in plaats van chemische oxidanten of reductiemiddelen om organische transformaties te bewerkstelligen – is een gebied van groeiende industriële belangstelling voor de productie van farmaceutische tussenproducten en fijne chemicaliën. [EMIM][FSI] fungeert bij dergelijke reacties zowel als oplosmiddel als ondersteunend elektrolyt, waardoor het niet meer nodig is om een ​​afzonderlijk zout in een organisch oplosmiddel op te lossen en de stroomafwaartse productisolatie wordt vereenvoudigd. De lage viscositeit ervan in vergelijking met andere ionische vloeistoffen verbetert het massatransport binnen de elektrochemische reactor, waardoor de stroomefficiëntie toeneemt en de reactietijden worden verkort.

Bij de elektrochemische reductie van CO₂ – een reactie van aanzienlijk belang voor het omzetten van afgevangen koolstofdioxide in nuttige brandstoffen of chemicaliën – is [EMIM][FSI] geïdentificeerd als een zeer effectief medium. Het imidazoliumkation neemt actief deel aan het stabiliseren van het CO₂-radicaalanion-tussenproduct, waardoor de overpotentiaal die nodig is voor CO₂-reductie wordt verlaagd en de selectiviteit voor koolmonoxide- of formiaatproducten wordt verbeterd in vergelijking met waterige elektrolyten.

Smering en tribologische toepassingen

De thermische stabiliteit, niet-vluchtigheid en afstembare oppervlakteaffiniteit van [EMIM][FSI] maken het tot een levensvatbaar smeermiddeladditief en een zuiver smeermiddel voor veeleisende tribologische toepassingen. In tegenstelling tot smeermiddelen op aardoliebasis verdampt het niet onder vacuümomstandigheden, waardoor het geschikt is voor gebruik in ruimtevaartmechanismen, vacuümkamers en lagers van precisie-instrumenten waar ontgassing tot een minimum moet worden beperkt. Onderzoek naar [EMIM][FSI] als smeermiddel op staal-op-staal-glijcontacten heeft een aanzienlijke vermindering van de wrijvingscoëfficiënt en het slijtagevolume aangetoond in vergelijking met ongesmeerde oppervlakken en referentiesmeermiddelen op basis van minerale olie.

Het FSI⁻-anion draagt ​​bij aan tribologische prestaties door onder afschuifomstandigheden een beschermende tribofilm op metalen oppervlakken te vormen. Het fluorgehalte van het anion speelt een rol die analoog is aan die van PTFE-deeltjes (polytetrafluorethyleen) in conventionele smeermiddelformuleringen, waardoor een laag-energetische oppervlaktechemie ontstaat die de slijtage van de lijm vermindert. Voor aluminiumlegeringen en zachte metalen die moeilijk te beschermen zijn met zwavel-fosforadditieven (die non-ferro-oppervlakken kunnen aantasten), biedt [EMIM][FSI] een chemisch compatibel alternatief.

Samenvatting van de belangrijkste toepassingsgebieden

De onderstaande tabel consolideert de belangrijkste toepassingen van [EMIM][FSI] naast de specifieke eigenschap die het geschikt maakt voor elk toepassingsdomein.

Behandeling, veiligheid en praktische overwegingen

Hoewel [EMIM][FSI] veel minder gevaarlijk is dan de vluchtige organische oplosmiddelen die het vaak vervangt, is er niet zonder hanteringsvereisten. De verbinding is hygroscopisch (het absorbeert water uit de omgevingslucht) en opgelost water beïnvloedt het elektrochemische venster, de viscositeit en de geleidbaarheid. Voor elektrochemische toepassingen die prestaties vereisen aan de grenzen van het stabiliteitsvenster, moet [EMIM][FSI] onder vacuüm bij 60–80 °C onder roeren worden gedroogd totdat het watergehalte lager is dan 20 ppm zoals gemeten door Karl Fischer-titratie.

• Bewaren in afgesloten containers onder een inerte atmosfeer (argon of stikstof) om de vochtopname te minimaliseren en elke reactie met atmosferische CO₂ te voorkomen die de ionische vloeistofsamenstelling gedurende langere perioden kan veranderen.
• Vermijd langdurig huidcontact – hoewel [EMIM][FSI] een lage acute toxiciteit heeft, vertonen ionische vloeistoffen als klasse biologische activiteit op cellulair niveau, en worden er nog steeds cumulatieve blootstellingsgegevens verzameld door onderzoekers op het gebied van de arbeidsgezondheid.
• Ga voorzichtig om met glaswerk en apparatuur die met [EMIM][FSI] wordt gebruikt; de lage oppervlaktespanning betekent dat het oppervlakken agressief bevochtigt en moeilijk volledig te verwijderen is van poreuze of opgeruwde oppervlakken zonder grondig te wassen met oplosmiddel.
• Bij verwijdering moeten de lokale voorschriften voor fluorhoudende chemicaliën worden gevolgd; het FSI⁻-anion bevat fluorsulfonylgroepen die bij verbranding fluoridehoudende bijproducten produceren en mag niet zonder passende behandeling in standaard waterige afvalstromen worden weggegooid.

Naarmate het onderzoek naar ionische vloeistoffen zich verder ontwikkelt en de opschalingstrajecten voor de productie van [EMIM][FSI] kosteneffectiever worden, wordt de kloof tussen laboratoriumprestaties en commerciële inzet gestaag kleiner. De combinatie van elektrochemische breedte, lage viscositeit en thermische robuustheid positioneert het als een van de technisch meest gerechtvaardigde ionische vloeistoffen voor de overgang van academisch onderzoek naar de industriële praktijk in meerdere sectoren.
